전체 DC 모터
All DC Motors
개요

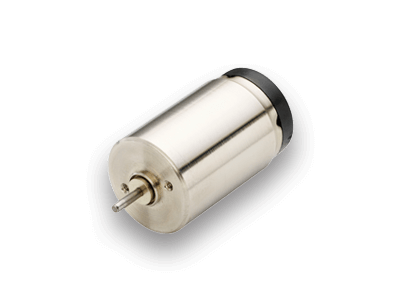

브러시 DC 모터는 작은 크기에도 높은 출력 밀도를 제공하여 낮은 마찰, 낮은 기동 전압, 최소한의 철손, 뛰어난 속도-토크 성능을 갖춘 것이 특징입니다. 코어리스 모터 기술을 바탕으로 낮은 로터 관성과 높은 모션 효율을 구현하여, 컴팩트하고 정밀하며 에너지 효율적인 솔루션을 휴대용·소형 기기에 제공합니다.
주요 특징
- 프레임 사이즈 8 ~ 35 mm
- 속도 5,000 ~ 14,000 rpm
- 연속 토크 0.36 ~ 160 mNm
- 낮은 관성의 코어리스 로터
- REE 코일 구조
- 높은 출력 대비 중량비
- 일부 모델 네오디뮴 마그넷 옵션
- 슬리브/볼 베어링 옵션
- 선형 토크-속도 특성
전체 모델 목록 (37종)
| 비교함에 담기 | 모델 | 직경 | 속도(rpm) | 연속 토크(mNm) | 출력(W) | 스톨 토크(mNm) | 데이터시트 |
|---|---|---|---|---|---|---|---|
| 35GLT2R82 | 35 mm | 7,490 | 160 | 150 | 1,487 | PDF 보기 | |
| 24DCT Athlonix (흑연) | 24 mm | 7,810 | 14.6 | 9 | 68.94 | PDF 보기 | |
| 08GS61 | 8 mm | 11,000 | 0.66 | 0.5 | 0.64 | PDF 보기 | |
| 16DCT Athlonix (흑연) | 16 mm | 10,427 | 5.06 | 4 | 16.49 | PDF 보기 | |
| 16DCP Athlonix (귀금속) | 16 mm | 9,684 | 2.64 | 1.4 | 4.06 | PDF 보기 | |
| 24DCT Athlonix (귀금속) | 24 mm | 7,837 | 14.96 | 9.4 | 71.55 | PDF 보기 | |
| 22DCT Athlonix (귀금속) | 22 mm | 8,569 | 13.29 | 9.6 | 79.56 | PDF 보기 | |
| 12G88 Athlonix | 12 mm | 9,900 | 3.5 | 2.7 | 6.8 | PDF 보기 | |
| 30GT2R82 | 30 mm | 8,600 | 92 | 82 | 847 | PDF 보기 | |
| 25GST2R82 | 25 mm | 11,450 | 33 | 26 | 206 | PDF 보기 | |
| 12GS88 Athlonix | 12 mm | 9,000 | 1.51 | 1.2 | 1.78 | PDF 보기 | |
| 16DCP Athlonix (흑연) | 16 mm | 9,184 | 2.42 | 1.3 | 3.85 | PDF 보기 | |
| 22N78 Athlonix | 22 mm | 9,075 | 15.7 | 13 | 66 | PDF 보기 | |
| 13N88 | 13 mm | 14,150 | 3.3 | 2.6 | 8.2 | PDF 보기 | |
| 22S28 | 22 mm | 9,600 | 4.1 | 2.5 | 6.3 | PDF 보기 | |
| 28LT12 | 28 mm | 7,860 | 24 | 20 | 65 | PDF 보기 | |
| 17N78 | 17 mm | 8,900 | 5.7 | 3.6 | 12.5 | PDF 보기 | |
| 22S78 | 22 mm | 8,550 | 8.9 | 5.5 | 22 | PDF 보기 | |
| 23GST2R82 | 23 mm | 9,010 | 22 | 18 | 87 | PDF 보기 | |
| 35NT2R32 | 35 mm | 5,020 | 56 | 35 | 151 | PDF 보기 | |
| 26N58 | 26 mm | 6,660 | 17.9 | 6.2 | 29.6 | PDF 보기 | |
| 25GT2R82 | 25 mm | 10,000 | 47 | 37 | 315 | PDF 보기 | |
| 16DCT Athlonix (귀금속) | 16 mm | 10,079 | 5.45 | 4.3 | 17.14 | PDF 보기 | |
| 22DCP Athlonix (흑연) | 22 mm | 10,889 | 6.23 | 4.3 | 17.65 | PDF 보기 | |
| 16N78 Athlonix | 16 mm | 9,270 | 6.9 | 5.4 | 13.6 | PDF 보기 | |
| 22DCP Athlonix (귀금속) | 22 mm | 11,049 | 6.5 | 4.5 | 18.34 | PDF 보기 | |
| 28DT12 | 28 mm | 7,100 | 41 | 27 | 126 | PDF 보기 | |
| 16G88 | 16 mm | 11,025 | 5.8 | 4.6 | 16 | PDF 보기 | |
| 17DCT Athlonix (귀금속) | 17 mm | 9,800 | 6.15 | 4.8 | 16.43 | PDF 보기 | |
| 22DCT Athlonix (흑연) | 22 mm | 8,538 | 12.75 | 9 | 75.73 | PDF 보기 | |
| 16S78 Athlonix | 17 mm | 10,865 | 2.6 | 1.7 | 4.3 | PDF 보기 | |
| 28L28 | 28 mm | 5,590 | 21 | 10 | 50 | PDF 보기 | |
| 35NT2R82 | 35 mm | 6,935 | 114 | 107 | 828 | PDF 보기 | |
| 16C18 | 16 mm | 16,200 | 1.12 | 0.8 | 1.3 | PDF 보기 | |
| 17S78 | 17 mm | 12,430 | 2.8 | 1.8 | 5.9 | PDF 보기 | |
| 17DCT Athlonix (흑연) | 17 mm | 9,653 | 5.89 | 4.6 | 16.16 | PDF 보기 | |
| 10NS61 Athlonix | 10 mm | 10,700 | 0.9 | 0.7 | 0.76 | PDF 보기 |
