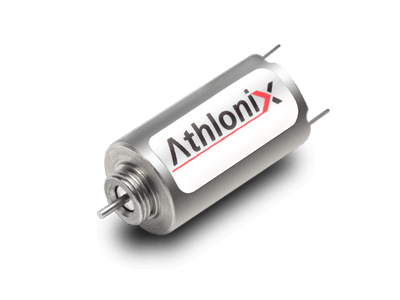

애슬로닉스(Athlonix) 모터
Athlonix™ Motors
개요
애슬로닉스(Athlonix) DC 모터는 에너지 효율적인 코어리스 모터 설계를 통해 높은 출력 밀도를 제공하면서도 다양한 성능 요구조건에 맞는 균형을 유지합니다. 초소형 폼팩터로 설계되어 줄열(joule heating)을 줄이고 에너지를 크게 절감하며, 수명 기간 내내 안정적인 고품질 성능을 유지합니다.
주요 특징
- 에너지 효율적인 코어리스 모터 설계
- 최적화된 자기지지형 코일 및 자기회로
- 초소형 폼팩터
- 낮은 줄열(joule heating)
- 낮은 저항과 낮은 무게
- 코깅(cogging) 제거로 우수한 출력·속도·가속 성능
- 고유의 REE(전기 침식 저감) 기술로 본질안전(intrinsic safety) 애플리케이션에 적합
제품군별 특징
DCP 모터 (성능 중심)
- 우수한 속도-토크 성능
- 비용 효율적인 솔루션
- 최대 연속 토크 6.5 mNm까지
DCT 모터 (토크 중심)
- 발열이 적어 더 나은 수명과 신뢰성
- 최대 14.97 mNm 토크 제공
- 무철심(ironless) 구조
DCS 모터
- 출시 예정(Coming soon)
- 컴팩트한 크기에서 우수한 속도-토크 성능
사양 요약
| 항목 | 범위 |
|---|---|
| 직경 | 10 mm ~ 24 mm |
| 무부하 속도 | 7,810 ~ 10,700 rpm |
| 출력 | 0.7 ~ 13 W |
| 스톨 토크 | 0.76 ~ 79.56 mNm |
| 최대 연속 토크 | 0.9 ~ 15.7 mNm |
| 토크 상수 | 6.1 ~ 72 mNm/A |
전체 모델 목록 (17종)
| 비교함에 담기 | 모델 | 직경 | 무부하 속도(rpm) | 출력(W) | 스톨 토크(mNm) | 연속 토크(mNm) | 토크상수(mNm/A) | 데이터시트 |
|---|---|---|---|---|---|---|---|---|
| 16N78 | 16 mm | 9,270 | 5.4 | 13.6 | 6.9 | 27.7 | PDF 보기 | |
| 17DCT (흑연) | 17 mm | 9,653 | 4.6 | 16.16 | 5.89 | 55.88 | PDF 보기 | |
| 16DCT (흑연) | 16 mm | 10,427 | 4 | 16.49 | 5.06 | 54.26 | PDF 보기 | |
| 22DCP (흑연) | 22 mm | 10,889 | 4.3 | 17.65 | 6.23 | 41.01 | PDF 보기 | |
| 17DCT (귀금속) | 17 mm | 9,800 | 4.8 | 16.43 | 6.15 | 55.88 | PDF 보기 | |
| 22N78 | 22 mm | 9,075 | 13 | 66 | 15.7 | 72 | PDF 보기 | |
| 16DCP (흑연) | 16 mm | 9,184 | 1.3 | 3.85 | 2.42 | 27.94 | PDF 보기 | |
| 10NS61 | 10 mm | 10,700 | 0.7 | 0.76 | 0.9 | 7.7 | PDF 보기 | |
| 12G88 | 12 mm | 9,900 | 2.7 | 6.8 | 3.5 | 8.6 | PDF 보기 | |
| 12GS88 | 12 mm | 9,000 | 1.2 | 1.78 | 1.51 | 6.1 | PDF 보기 | |
| 16DCT (귀금속) | 16 mm | 10,079 | 4.3 | 17.14 | 5.45 | 54.26 | PDF 보기 | |
| 22DCT (귀금속) | 22 mm | 8,569 | 9.6 | 79.56 | 13.29 | 70.27 | PDF 보기 | |
| 22DCT (흑연) | 22 mm | 8,538 | 9 | 75.73 | 12.75 | 70.27 | PDF 보기 | |
| 24DCT (귀금속) | 24 mm | 7,837 | 9.4 | 71.55 | 14.96 | 59.86 | PDF 보기 | |
| 24DCT (흑연) | 24 mm | 7,810 | 9 | 68.94 | 14.6 | 59.86 | PDF 보기 | |
| 16DCP (귀금속) | 16 mm | 9,684 | 1.4 | 4.06 | 2.64 | 27.94 | PDF 보기 | |
| 22DCP (귀금속) | 22 mm | 11,049 | 4.5 | 18.34 | 6.5 | 41.01 | PDF 보기 |
